SENSOR+TEST 2017

Autarkes Sensorsystem für die Detektion von Belastungen in Leichtbauteilen

Fraunhofer ENAS stellt in diesem Jahr ein autarkes Sensorsystem auf Basis von Nanopartikeln zur Detektion von Belastungen in Leichtbaumaterialien vor. Im Rahmen des Bundesexzellenzcluster MERGE wurden am Fraunhofer ENAS gemeinsam mit dem Zentrum für Mikrotechnologien der TU Chemnitz mehrschichtige Sensorfolien mit eingebetteten fluoreszierenden Nanopartikeln entwickelt. Mit diesem neuen System können mechanische Belastungen in Bauteilen visualisiert werden. Die Folien ändern unter Belastung ihre Helligkeit und speichern diesen Zustand eine gewisse Zeit. Durch die Kombination piezoelektrischer Elemente mit der Nanopartikel-Schicht, wird die mechanische Belastung in eine lokal reduzierte Photolumineszenz der Partikel umgewandelt. Eine schlagartige Belastung wird als gut erkennbarer optischer Kontrast sichtbar. Ein entscheidender Vorteil ist, dass für diese Nanosensoren selbst keine Energieversorgung benötigt wird. Damit bieten sie alle Voraussetzungen für eine energieautarke Überwachung großer Flächen bzw. Bauteile mit nahezu jeder beliebigen Form. Kritische Belastungen ließen sich beispielsweise in Rotorblättern von Windkraftanlagen, Radaufhängungen von Kraftfahrzeugen oder Arbeitsschutzkleidung wie Helmen überprüfen.

Drahtloses Laden von Mikromessvorrichtungen in Bioreaktoren

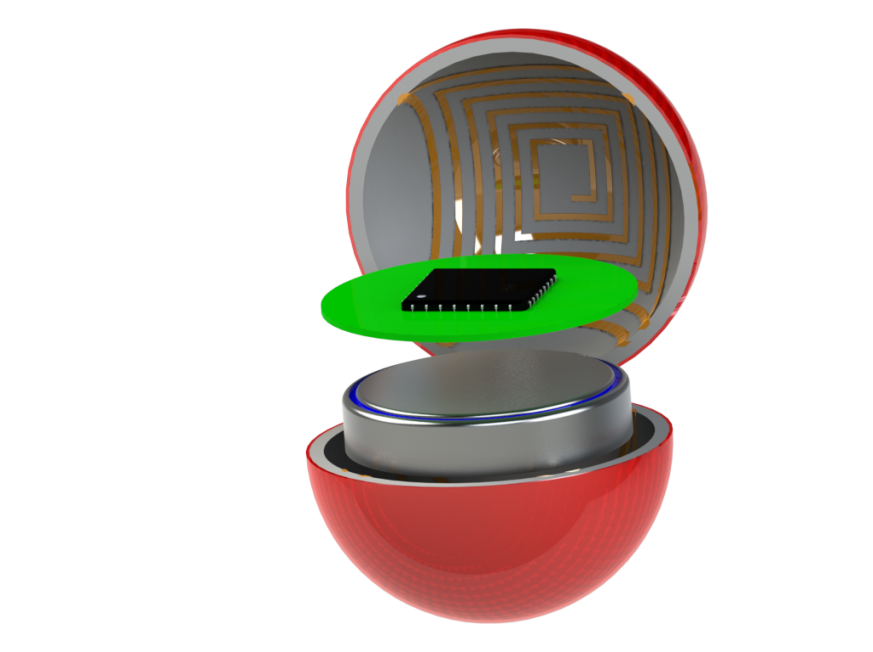

Als weiteres Beispiel für autarke Sensorsysteme zeigt Fraunhofer ENAS ein System zur ortsungebundenen Aufnahme von Prozessmesssignalen in neuartigen Bioreaktorsystemen. Im vom BMBF geförderten Projekt Sens-o-Sphere arbeiteten die Projektpartner e-nema GmbH, Fraunhofer ENAS, IMST GmbH, Ökoplast GmbH, SAAS GmbH & TU Dresden INT gemeinsam an der Entwicklung einer ortsunabhängigen, voll autarken, minimal invasiven Mikromessvorrichtung. Ziel war es, eine typische Messvorrichtung, z. B. für Temperatur, pH-Wert oder Gelöstsauerstoff, in einer kleinen, maximal 8 mm großen Sphäre umgesetzt werden, die drahtlos aus einem Bioreaktor sendet. Mit Hilfe diese Messsystems können genaue Kenntnisse der ablaufenden Prozesse gewonnen werden, für die effiziente und ressourcenschonende Herstellung von Zielprodukten, z. B. von pharmazeutischen Wirkstoffen aber auch zur Enzymgewinnung mit Hilfe nachwachsender Rohstoffe, nötig sind. Das Fraunhofer ENAS hat im Projekt ein System zum drahtlosen Laden der Sphären entwickelt. Zwischen ihren Einsätzen im Bioreaktor werden die Batterien in den Sphären mittels induktivem Laden wieder aufgeladen. Eine Herausforderung bei der Entwicklung war die geringe Größe der Sphären. In die Kugeln mit 8 mm Durchmesser musste eine dreischichtige, gefaltete Leiterplatte, auf der die Empfängerspule für den Ladevorgang aufgebracht ist, sowie die Elektronik und die Batterie integriert werden. Eine weitere Herausforderung ist die zufällige Lage der Sphären während des Ladevorganges, was mit Hilfe einer Multispulen-Ladestation gelöst wurde.
